HGS07不銹鋼 碳鋼 直通視鏡詳情介紹
HGS07碳鋼不銹鋼直通視鏡產品概述：
碳鋼不銹鋼直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。玻璃管視鏡用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途：本視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
結構：該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。

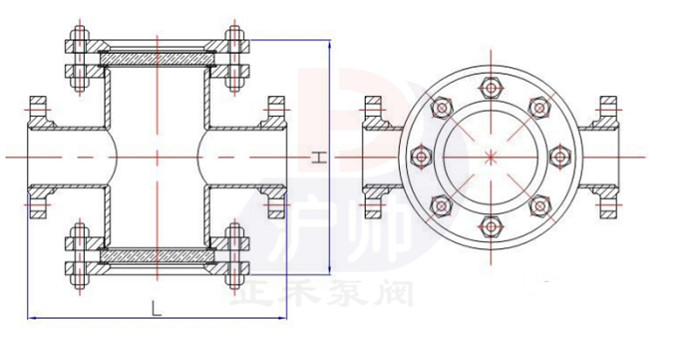

結構圖;
【技術參數】
公稱壓力（Mpa） | 實驗壓力 | 急變溫度(℃) | 工作溫度（℃） |
強度（水）（Mpa） | |||
1.6 | 2.4 | 60 | 350 |
2.5 | 3.75 | ||
4.0 | 6.0 |
【主要零件材質】
直通視鏡零件材質 | |||
零件名稱 | 材質 | ||
閥體/閥蓋 | WCB | CF8 | CF3 |
視窗材質 | 鋼化硼硅玻璃，石英玻璃 | ||
墊片 | 石墨 | PTFE | |
【連接尺寸】
直通視鏡外形尺寸 | ||||||||||
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 145 | 189 | 189 | 234 | 278 | 278 | 308 | 308 | 364 | 364 |
H | 200 | 260 | 260 | 260 | 320 | 320 | 360 | 360 | 440 | 440 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
本公司一直以來誠信為主、質量為本、客戶到上原則，為廣大客服提供好的產品和售后服務、歡迎來電咨詢。
