JB59/HGJ50系列設備視鏡詳情介紹
JB59/HGJ50系列設備視鏡產品概述：
視鏡大體上可分為兩類，既壓力容器、鍋爐、反應釜上使用的設備視鏡與管道上使用的管道視鏡，根據使用視窗的不同又可細分為圓盤式設備視鏡、方框式設備視鏡、玻璃管管道視鏡、玻璃板管道視鏡。視鏡的聯接方式一般有焊接、螺紋、活接、快裝、法蘭等。
一、使用范圍：
1.化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
2.化工生產中的腐蝕性物料，如：燒堿，濃稀，碳酸，醋酸，酯酸等。
3.制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4.輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿等
二、平焊視鏡產品簡介：
平焊視鏡是工業設法蘭視鏡是容器視鏡的一個俗稱,因?yàn)榻Y(jié)構樣式如管道法蘭,而得名,法蘭視鏡適用于制藥，乳品，石油，啤酒，飲料，化工，水利，電力等及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。
三、帶頸視鏡產品簡介：
帶頸視鏡又稱為壓力容器視鏡，與常規設備視鏡的區別就在于視鏡底部多了一截管子，就是我們說的“頸”，其作用就是把視鏡的密封與焊接口分了開來,使焊接應力對視鏡密封面的影響減少到小.帶頸視鏡的“頸”，還分為標準型和非標型。
視鏡大體上可分為兩類，既壓力容器、鍋爐、反應釜上使用的設備視鏡與管道上使用的管道視鏡，根據使用視窗的不同又可細分為圓盤式設備視鏡、方框式設備視鏡、玻璃管管道視鏡、玻璃板管道視鏡。視鏡的聯接方式一般有焊接、螺紋、活接、快裝、法蘭等。
四、安裝位置的選擇;
1.視鏡應焊在需要觀察的部位，并且沒有阻礙物擋住，觀察人員與光線的進入.化工等容器還需要選擇比較通風的位置,確保操作員工的安全.
2.若內部光線不足或有觀察不到的，則要在對面再焊一個視鏡或選擇帶燈容器視鏡；
3.高度以操作者觀察方便為宜，內部應確保沒有阻礙視線的部件；
4.應避開容器本身的焊縫及內部的其它零部件。
7.注意事項
法蘭視鏡安裝的注意事項:
1.視鏡安裝
焊接法蘭盤 清潔并且沒有損壞，經專業人員進行操作；
2.視鏡鏡片安裝
確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
3、鉸接或螺紋連接的視鏡裝置在工作前要確保密封墊安裝良好?？蓪β菟ㄟM(jìn)行重新緊固。確保視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。不僅要確保與視鏡鏡片連接的配件密封良好，還要確保視鏡與焊接法蘭之間密封均良好。并確保容器內的壓力不超過額定壓力；
4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。

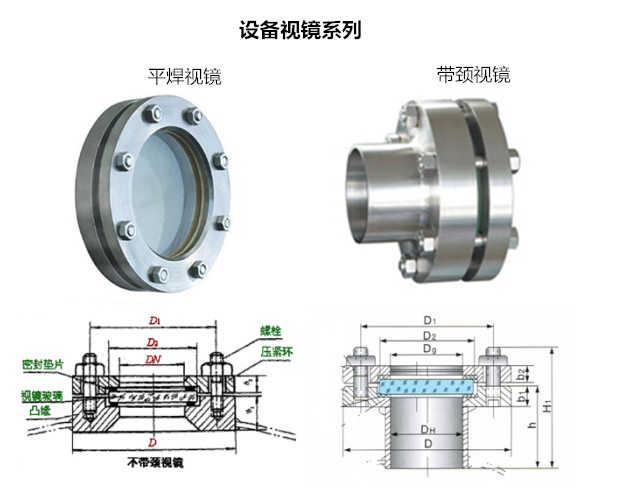

結構圖;
五、玻璃管視鏡：
殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
工作溫度（℃） | 0～250 | 0～800 |
公稱壓力（MPa） | ＜0.6 | 0.6～2.5 |
密封件材質 | 丁晴橡膠、聚四氟乙烯 | |
連接形式 | 螺紋連接、法蘭連接 焊接 | |
允許急變溫度（℃） | ＜60 | |
六、視鏡標記及標準圖號
標記 | 標準圖號 | 重量（公斤） | 標記 | 標準圖號 | 重量（公斤） | ||
視鏡I | Dg50 | JB593-64-1 | 2.3 | 帶頸 | Dg50 | JB595-64-1 | 1.7 |
Dg80 | JB593-64-2 | 3.5 | Dg80 | JB595-64-2 | 3.3 | ||
Dg125 | JB593-64-3 | 7.7 | Dg125 | JB595-64-3 | 6.7 | ||
Dg150 | JB593-64-4 | 9.1 | Dg150 | JB595-64-4 | 8.6 | ||
視鏡Ⅱ | Dg50 | JB593-64-5 | 2.3 | 帶頸 | Dg50 | JB595-64-5 | 1.7 |
Dg80 | JB593-64-6 | 3.5 | Dg80 | JB595-64-6 | 3.3 | ||
Dg125 | JB593-64-7 | 7.7 | Dg125 | JB595-64-7 | 6.7 | ||
Dg150 | JB593-64-8 | 9.1 | Dg150 | JB595-64-8 | 8.6 | ||
視鏡Ⅲ | Dg50 | JB594-64-1 | 2.3 | 帶頸 | Dg50 | JB595-64-1 | 1.8 |
Dg80 | JB594-64-2 | 3.6 | Dg80 | JB595-64-2 | 3.5 | ||
Dg125 | JB594-64-3 | 7.8 | Dg125 | JB595-64-3 | 7 | ||
Dg150 | JB594-64-4 | 9.3 | Dg150 | JB595-64-4 | 9 | ||
七、視鏡、帶頸視鏡表尺寸及標準圖圖號
公稱 | 公稱 | D | D1 | b1 | b2 | bHxS | h | =H | =H1 |
50 | 10(0.98) | 130 | 100 | 34/22 | 22 | 57×3.5 | 70 | 79 | 113 |
16(1.57) | 130 | 100 | 34/24 | 24 | 57×3.5 | 70 | 79 | 116 | |
25(2.45) | 130 | 100 | 34/26 | 26 | 57×3.5 | 70 | 84 | 120 | |
80 | 10(0.98) | 160 | 130 | 36/24 | 24 | 89×4 | 70 | 86 | 120 |
16(1.57) | 160 | 130 | 36/26 | 26 | 89×4 | 70 | 91 | 127 | |
25(2.45) | 160 | 130 | 36/28 | 28 | 89×4 | 70 | 96 | 128 | |
100 | 10(0.98) | 200 | 165 | 40/26 | 26 | 108×4 | 80 | 100 | 142 |
16(1.57) | 200 | 165 | 40/28 | 28 | 108×4 | 80 | 105 | 143 | |
125 | 10(0.98) | 225 | 190 | 40/28 | 28 | 133×4 | 80 | 105 | 143 |
150 | 10(0.98) | 250 | 215 | 40/30 | 30 | 159×4.5 | 80 | 110 | 150 |
螺柱 | 重量 | 標準圖圖號 | ||||
數量N | 直徑D | 碳素鋼 | 不銹鋼 | |||
Ⅰ | Ⅱ | |||||
M12 | 6 | 4.7/4.2 | HGJ501/502-86 | 1 | HGJ501/502-86 | 11 |
M12 | 6 | 4.9/4.5 | 2 | 12 | ||
M12 | 6 | 5.1/5.0 | 3 | 13 | ||
M12 | 8 | 6.8/6.4 | 4 | 14 | ||
M12 | 8 | 7.1/7.0 | 5 | 15 | ||
M12 | 8 | 7.4/7.4 | 6 | 16 | ||
M16 | 8 | 12.0/10.9 | 7 | 17 | ||
M16 | 8 | 12.5/11.6 | 8 | 18 | ||
M16 | 8 | 14.7/13.6 | 9 | 19 | ||
M16 | 12 | 17.6/17.4 | 10 | 20 | ||
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
本公司一直以來誠信為主、質量為本、客戶到上原則，為廣大客服提供好的產品和售后服務、歡迎來電咨詢。
