?PC型泡沫產生器詳情介紹
PC型泡沫產生器產品概述:
泡沫產生器，又稱空氣泡沫產生器、是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。
PC型泡沫產生器技術參數
泡沫產生器按照容量一般有四種型號：PC-4，PC-8，PC-16，PC-24。
1、 具體技術參數如下：
?、?型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升
?、?型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升
③ 型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升
?、?型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升
2、工作壓力范圍0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa壓力下被沖破。

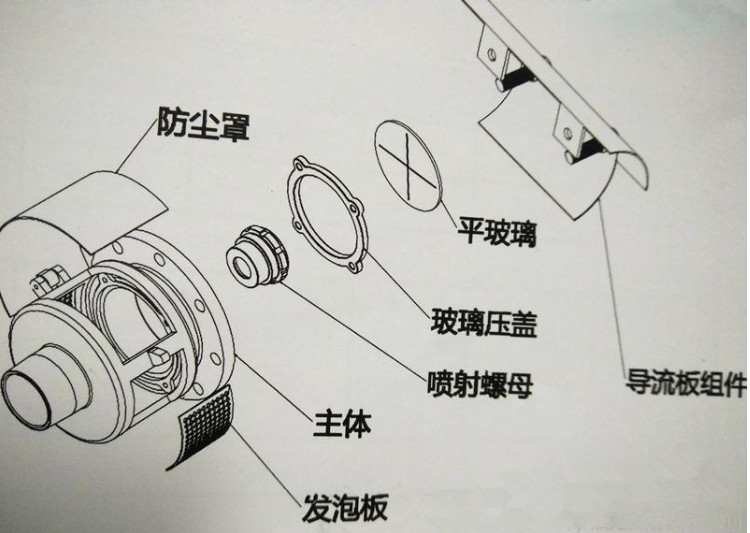

PC型泡沫產生器結構圖
PC型泡沫產生器性能參數
型號 | 額定進口壓力（MPa） | 額定混合液量（L/s） | 發泡倍數 | 特性系數K值 |
PC4 | 0.5 | 4 | 6 | 5.75 |
PC8 | 8 | 11.5 | ||
PC16 | 16 | 23.0 | ||
PC24 | 24 | 34.5 |
結構原理泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。 空氣泡沫產生器主要由以下部分組成：
1、密封玻璃2、玻璃壓圈3、噴咀4、濾網5、罩板6、殼體 7、泡沫噴管組8、殼體組9、導板組
PC型泡沫產生器尺寸及重量
型 號 | 尺 寸 | 重量 | ||||||||
L | L1 | L2 | L3 | L4 | H | D | D1 | D2 | ||
PC4 | 1000 | 216 | 220 | 160 | 60 | 190 | ZG2″ | 160 | 165 | 15 |
PC8 | 1000 | 228 | 250 | 170 | 66 | 210 | ZG21/2" | 185 | 190 | 20 |
PC16 | 1000 | 230 | 400 | 210 | 98 | 270 | ZG3″ | 235 | 260 | 24 |
PC24 | 1000 | 234 | 550 | 225 | 130 | 302 | **4″ | 260 | 290 | 40 |
注：重量中不包括用戶自行配制的管和彎頭重量。
