SBL-B型直通籃式過濾器 （碳鋼）不銹鋼詳情介紹
SBL-B高低籃式過濾器產品概述：
高低籃式過濾器是過濾器是一種高進低出的籃式過濾器，進出口尺寸高度可根據客戶現場的使用情況進行制作。通常是直接連入機械設備的管路中，攔截流體中的雜質，保證機械設備正常運轉。跟籃式過濾器一樣過濾孔面積比通徑管面積大于2-3倍。遠遠超過Y型、T型過濾器過濾面積。籃式過濾器過濾精度在過濾器中屬于一種精度的過濾器，濾網結構與其它過濾網不一樣。
一、高低籃式過濾器工作原理：
當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護方便。

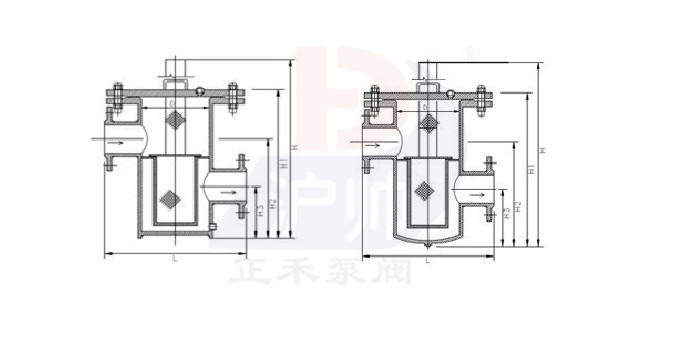

結構圖：
一、SBL籃式過濾器主要零件材料：
殼體材質 | 碳鋼 | 不銹鋼 |
濾框濾網材質 | 不銹鋼 | |
密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
工作溫度(℃) | -30～+380 | -80～+450 |
公稱壓力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
過濾精度（目/in） | 10-300 | |
連接方式 | 法蘭、對焊 | |
1、SBL-A直通籃式過濾器
公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量 | ||||
φ | L | H1 | H2 | H（拆卸濾網距離） | |||
25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
32 | 76 | 220 | 165 | 270 | 495 | 16 | |
40 | 114 | 280 | 180 | 300 | 550 | 23 | |
50 | 114 | 280 | 180 | 300 | 550 | 28 | |
65 | 140 | 330 | 220 | 350 | 650 | 48 | |
80 | 168 | 340 | 260 | 400 | 740 | 65 | |
100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
250 | 426 | 660 | 640 | 930 | 2170 | 415 | |
300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
2、SBL-B高低籃式過濾器
公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量 | |||||
φ | L | H1 | H2 | H3 | H（拆卸濾網距離） | |||
25 | 76 | 220 | 110 | 70 | 280 | 520 | R1/2" | 15 |
32 | 76 | 220 | 110 | 70 | 285 | 525 | 19 | |
40 | 114 | 280 | 120 | 100 | 340 | 630 | 24 | |
50 | 114 | 280 | 120 | 100 | 340 | 630 | 29 | |
65 | 140 | 330 | 160 | 110 | 400 | 750 | 40 | |
80 | 168 | 340 | 180 | 140 | 460 | 860 | 55 | |
100 | 219 | 420 | 220 | 170 | 550 | 1040 | R3/4" | 103 |
150 | 273 | 500 | 310 | 220 | 720 | 1375 | 181 | |
200 | 325 | 560 | 390 | 280 | 900 | 2005 | 303 | |
250 | 426 | 660 | 480 | 320 | 1070 | 2320 | 439 | |
300 | 478 | 750 | 640 | 400 | 1360 | 2870 | 625 | |
