ZFQ-1型阻火呼吸閥碳鋼詳情介紹
ZFQ-1型全天候阻火呼吸閥產品概述：
全天候阻火呼吸閥。是集阻火器與呼吸閥為一體，呼吸閥是石化儲罐的呼吸設備，其大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。
一、ZFQ-1全天候阻火呼吸閥工作原理：
呼吸閥工作原理是用彈簧限位閥板,由正負壓力決定或呼或吸.呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，呼吸閥打開吸入氣體泄放負壓。由此保證壓力在某一范圍內，保證容器安全。當儲罐內壓力與大氣壓力平衡時呼吸閥呼出閥瓣與呼出口閥座產密配合,吸入閥瓣與吸入口閥座產密配合。當儲罐內壓力超過大氣壓力值時,罐內高壓直接作用于呼出口閥瓣下方,并克服閥瓣重力以及作用于閥瓣上的外氣壓力,從而打開呼出閥瓣由通道排出罐內過高氣壓,使罐壓力與大氣壓力保持平衡。當儲罐內入并直接作用于吸入口閥瓣下方,并克服閥瓣重力以及作用于閥瓣上方的罐內壓力,從而打開吸入口閥瓣向儲罐內補充壓力,使罐內壓力與大氣壓力保持平衡。
二、ZFQ-1全天候阻火呼吸閥性能及特點：
1、殼體選用鑄鋼和鋁合金，耐腐蝕性好；
2、波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
3、結構簡單，易檢修，安全方便；
三、ZFQ-1阻火呼吸閥技術參數
操作壓力：
A型：+355Pa（+36mmH2O）、-295Pa（-30mmH2O）
B型：+980Pa（+100mmH2O）、-295Pa（-30mmH2O）
C型：+1750Pa（+180mmH2O）、-295Pa（-30mmH2O）
D型：其他壓力，用戶指定。
阻火層材質：不銹鋼304/316。

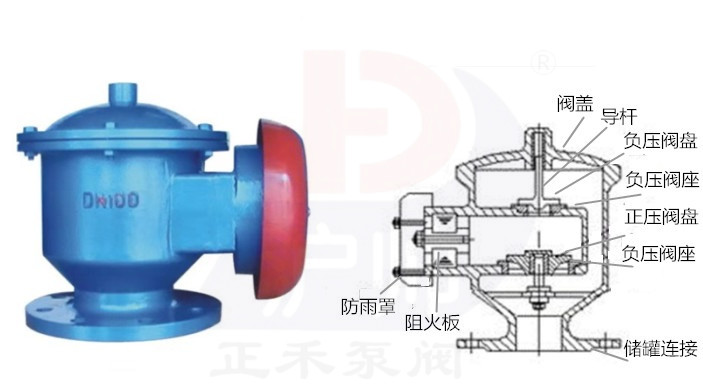

結構圖：
四、ZFQ-1阻火呼吸閥零部件材料：
閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
環境溫度℃ | -30~60 |
操作壓力Pa | -295~98000 -30mmH2O~+10000mmH2O |
五、ZFQ-1全天候阻火呼吸閥主要外形與連接尺寸：
公稱通徑 | 安裝尺寸 | ||||
D | K | L | H | n×φ | |
DN25 | 115 | 85 | 160 | 165 | 4×14 |
DN32 | 135 | 100 | 180 | 185 | 4×18 |
DN40 | 145 | 110 | 190 | 190 | 4×18 |
DN50 | 160 | 125 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 270 | 260 | 8×18 |
DN100 | 215 | 180 | 310 | 280 | 8×18 |
DN150 | 280 | 240 | 380 | 330 | 8×22 |
DN200 | 335 | 295 | 450 | 380 | 12×22 |
DN250 | 395 | 350 | 520 | 420 | 12×22 |
DN400 | 565 | 515 | 670 | 520 | 16×26 |
六、維護與保養：
為了呼吸閥使用正常，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。 新閥啟用時，應安裝前要清理閥盤間的防震物，否則呼吸閥將失靈。
