XYXA型阻火呼吸人孔詳情介紹
XYXA型（阻火）呼吸人孔產品概述：
阻火呼吸人孔它以全天候密封結構替代刀口平面密封結構，顯著地提高了密封程度，并以調節吸入閥瓣配重替代彈簧調節來控制吸入閥瓣的關閉，提高了吸入閥瓣開閉的靈活性和可靠性，從而達到了吸入壓力的控制．它與常用的泄壓吸入人孔比較，具有定壓熱排放.
在阻火呼吸閥正常工作情況下，阻火呼吸人孔基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐急劇超壓時，呼吸人孔的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣，維護罐內正常壓力；當吸入大氣帶有火花、火焰 時，阻火層起到器壁效應的作用來阻止火焰的通過，以保護儲罐的安全。

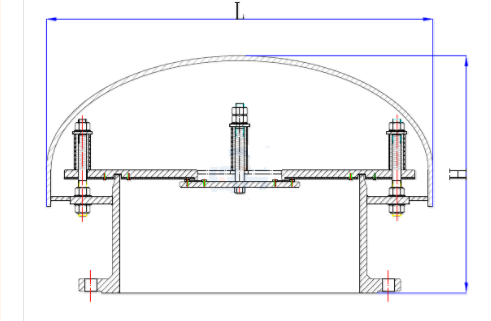

結構圖 ;
性能:
操作壓力 | 使用溫度 | 工作介質 |
正壓：+1961.2Pa (+200毫米水柱） | +60℃～30℃ | 汽油、煤油、柴油、芳烴、空氣 |
主要零件材料：
代號 | 材料編號 | 相應編號 | 代號 | 材料編號 | 相應編號 |
Ⅰ | 20 | C1020 | Ⅳ | 0Cr18Ni11Ti | 321 |
Ⅱ | 0Cr19Ni9 | 304 | Ⅴ | 0Cr17Ni14Mo2 | 316 |
Ⅲ | 00Cr19Ni11 | 304L | Ⅵ | 00Cr17Ni12Mo2 | 316L |
法蘭連接尺寸:
SHJ406-89 PN2.0MPa (ANSI 159Lb) 單位:mm | ||||||
公稱通徑 DN | D | D1 | D2 | b | N-d | f |
500 | 500 | 635 | 584 | 43 | 20-ф33 | 1.6 |
600 | 600 | 749.5 | 692 | 43 | 20-ф36 | 1.6 |
SHJ510-58 PN0.6MPa (Pg 6Kg/cm2) 單位:mm | ||||||
公稱通徑 DN | D | D1 | D2 | b | N-d | f |
500 | 640 | 600 | 570 | 30 | 16-ф23 | 4 |
600 | 755 | 705 | 670 | 30 | 20-ф25 | 4 |
SHJ406-89 PN2.0MPa (ANSI 159Lb) 單位:mm | ||||||
公稱通徑 DN | D | D1 | D2 | b | N-d | f |
500 | 670 | 620 | 585 | 32 | 20-ф25 | 4 |
600 | 780 | 725 | 685 | 36 | 20-ф30 | 5 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
